Zastosowanie 01 / STATIO FACTORY

Od pliku
do gotowego lotu.

Cztery moduły w układzie 2 × 2 dzielą się na stronę czystą i techniczną. Materiał wchodzi zewnętrznym czołem modułu FACTORY i nie przecina drogi załogi ani strefy mieszkalnej.

Otwórz model 3D Zobacz produkcję żywności

Wnętrze modułu produkcyjnego z drukarkami, klatką robota i stołami montażowymi — STATIO FACTORY · V001Render weryfikacyjny z generatora

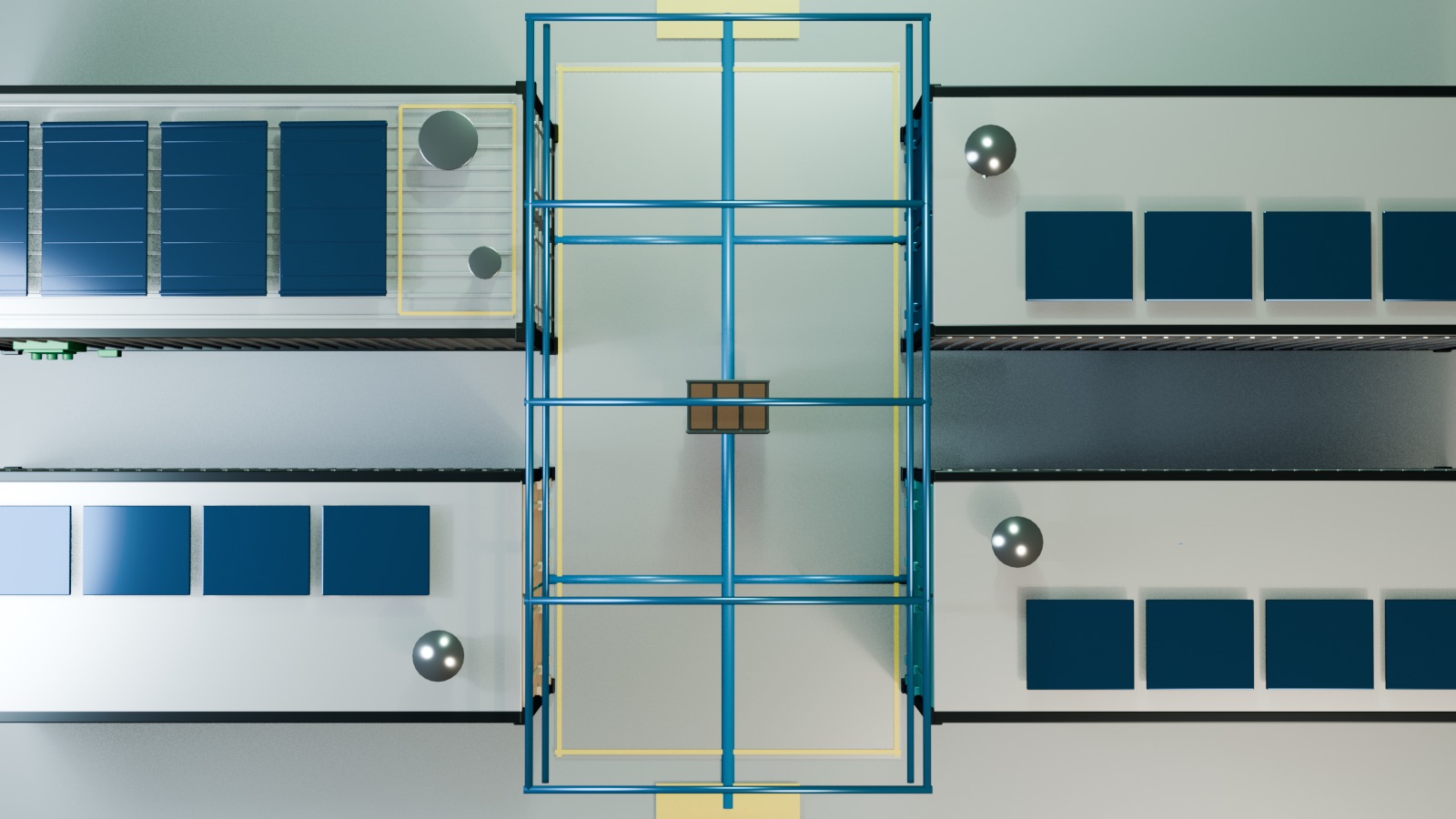

Widok z góry na cztery moduły kampusu z centralnym korytarzem logistycznym i prowadzeniem mediów nad korytarzem — Podział stref i centralny korytarz logistyczny — render weryfikacyjny, geometria potwierdzona testami.

01
Dostawa
Materiały i komponenty wchodzą zewnętrznym czołem modułu FACTORY.
02
Druk
Cztery zamknięte drukarki FDM na ramy i oprzyrządowanie oraz wentylowana komórka żywiczna z obróbką.
03
Robot
Robot sześcioosiowy w wydzielonej klatce bezpieczeństwa, fizycznie oddzielony od operatora.
04
Montaż
Dwa stoły ESD z przyrządami do ram, programowanie, kontrola elektroniki i inspekcja.
05
Test
Wyłącznie na zewnętrznym, ogrodzonym stanowisku z uwięzią. Akumulatory w osobnej szafie bezpieczeństwa.

Strona techniczna

FACTORY

Warsztat produkcyjny z odciągiem procesowym, który obejmuje wszystkie drukarki i komórkę żywiczną. Minimalne deklarowane przejście wewnętrzne: 900 mm.

Strona czysta

AGRI

Kompletny moduł uprawowy STATIO Pilot v005: 15 mobilnych regałów, 180 tac, obieg wody, klimat, światło i fotowoltaika. Sąsiaduje z częścią mieszkalną.

Strona czysta

LIVING

Dwa miejsca do spania w układzie piętrowym, dwa składane stanowiska pracy, aneks kuchenny i HVAC. Leży po przekątnej względem warsztatu, 10 698 mm od niego, co ogranicza przenoszenie hałasu i drgań.

Strona techniczna

UTILITY

Sanitarka oddzielona fizyczną przegrodą od części technicznej: zbiorniki, oczyszczanie MBR + UV, filtracja, mikrosieć i magazyn energii.

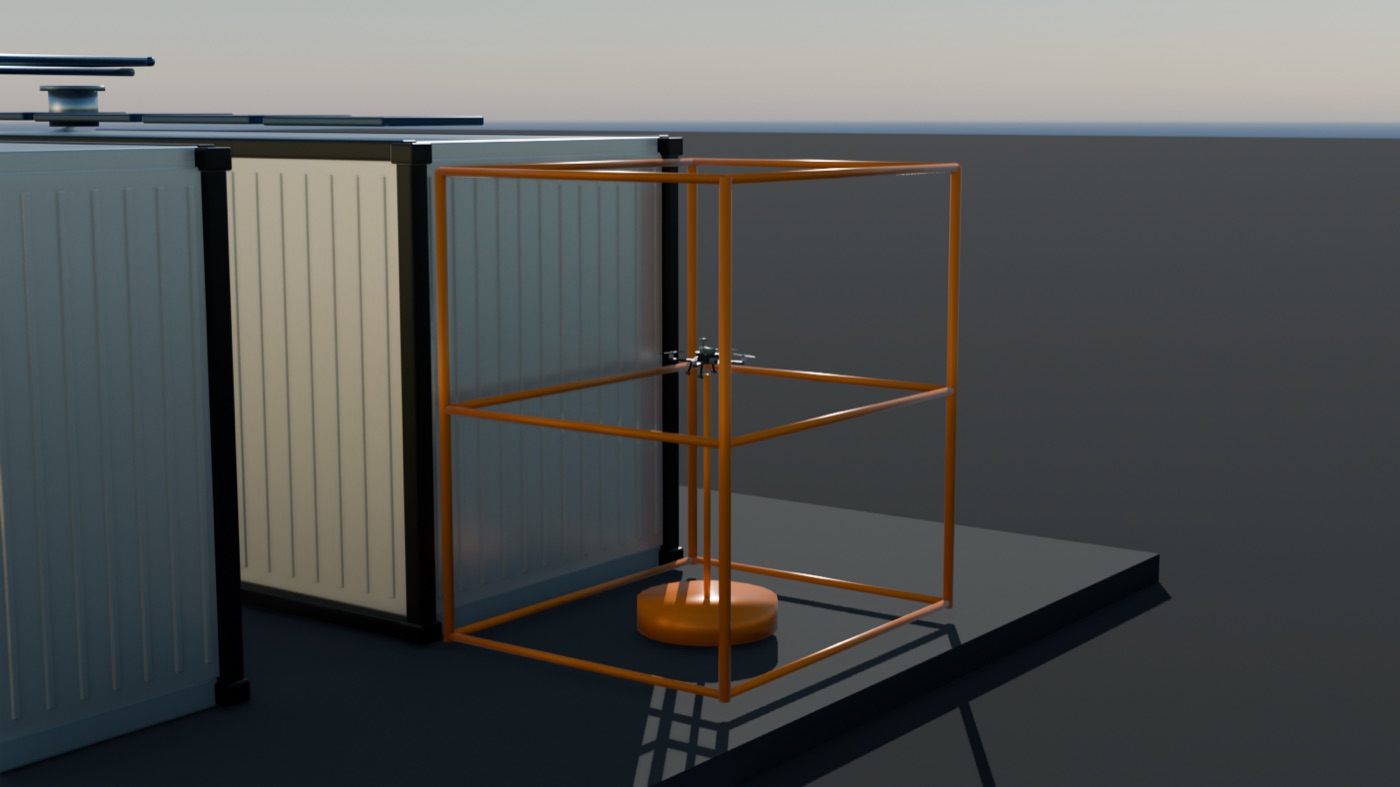

Zewnętrzna klatka testowa z dronem na stanowisku z uwięzią, obok modułu kontenerowego — Stanowisko testowe z uwięziąPłatowiec referencyjny STATIO · klasa 450

Rzut kampusu STATIO z wymiarami: cztery moduły 6058 × 2438 mm w układzie 2 × 2, obrys 16058 × 6238 mm, centralny korytarz logistyczny 3942 mm, przejście serwisowe 1362 mm, zewnętrzna klatka testowa — Rzut wymiarowyGenerowany z tych samych stałych co model

3942 mmkorytarz logistyczny

1362 mmprzejście serwisowe

2kierunki ewakuacji

4punkty odłączenia mediów

V001 to model koncepcyjno-przestrzenny

Geometria, prześwity, separacja stref i kompletność wyposażenia są potwierdzone testami. Etap wykonawczy wymaga doboru konkretnych urządzeń, bilansu mocy i ciepła, obliczeń wentylacji, ochrony przeciwpożarowej, analizy mas oraz projektu wodno-ściekowego zgodnego z lokalnymi przepisami. Deklarowany w modelu odzysk szarej wody na poziomie 88% jest założeniem projektowym, nie wynikiem pomiaru.
