STATIO
Dual-use · MVP: generator i testy geometrii

Statio.
Tam, gdzie kończy się
infrastruktura.

Rozstawialne, samowystarczalne moduły kontenerowe. Łączą produkcję, energię, wodę, żywność i zaplecze załogi w jeden działający kampus.

Zobacz platformę Otwórz modele 3D

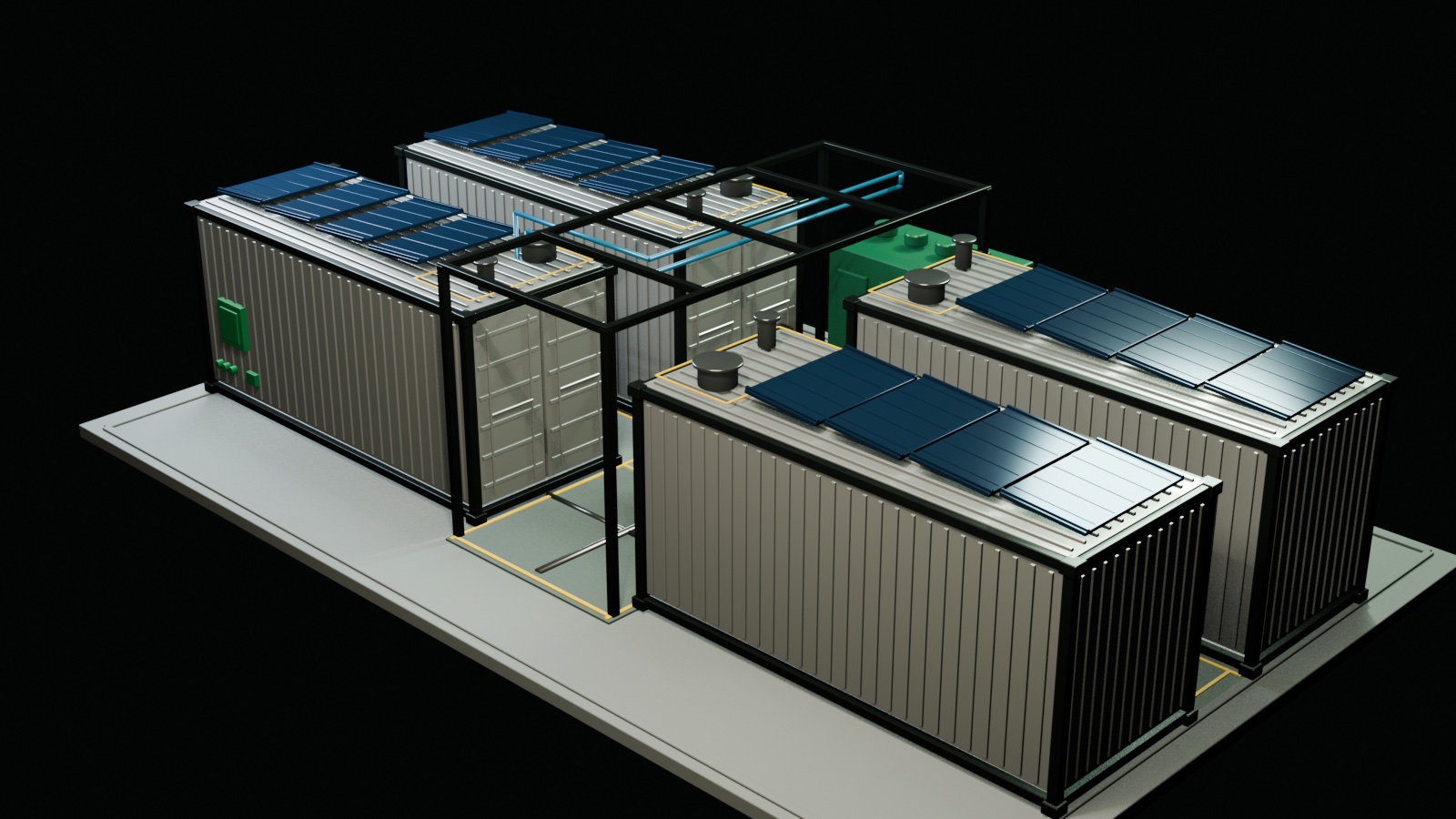

Kampus STATIO Multi: cztery kontenery 20 ft w układzie 2 × 2 z panelami fotowoltaicznymi, wspólnymi mediami nad korytarzem i centralną strefą logistyczną
STATIO MULTI · V001 Cztery moduły 2 × 2 · 60 regałów · 720 tac
20 ft HCmoduł bazowy
4 modułykampus 2 × 2
2 osobyzałoga referencyjna

Platforma

Stała obudowa.
Zmienne wnętrze.

Obrys 20 ft High Cube, schemat mediów, podział na strefę czystą i techniczną oraz metoda walidacji nie zmieniają się. Zmienia się wyposażenie wnętrza — i to ono decyduje, czym moduł jest.

Stan na dziś Każda konfiguracja dzieli tę samą powłokę: blachę, odlewy narożne, drzwi, ramę i dach. Kolejne są możliwe w tej samej obudowie, ale nie są jeszcze zaprojektowane.

Parametryczny generator geometrii
działa
Testy prześwitów, kolizji i ewakuacji
przechodzą
Konfiguracje wnętrza z geometrią
sześć
Modele do obejrzenia w przeglądarce
cztery
Moduły fizyczne
koncepcja przestrzenna
Projekt wykonawczy
przed nami

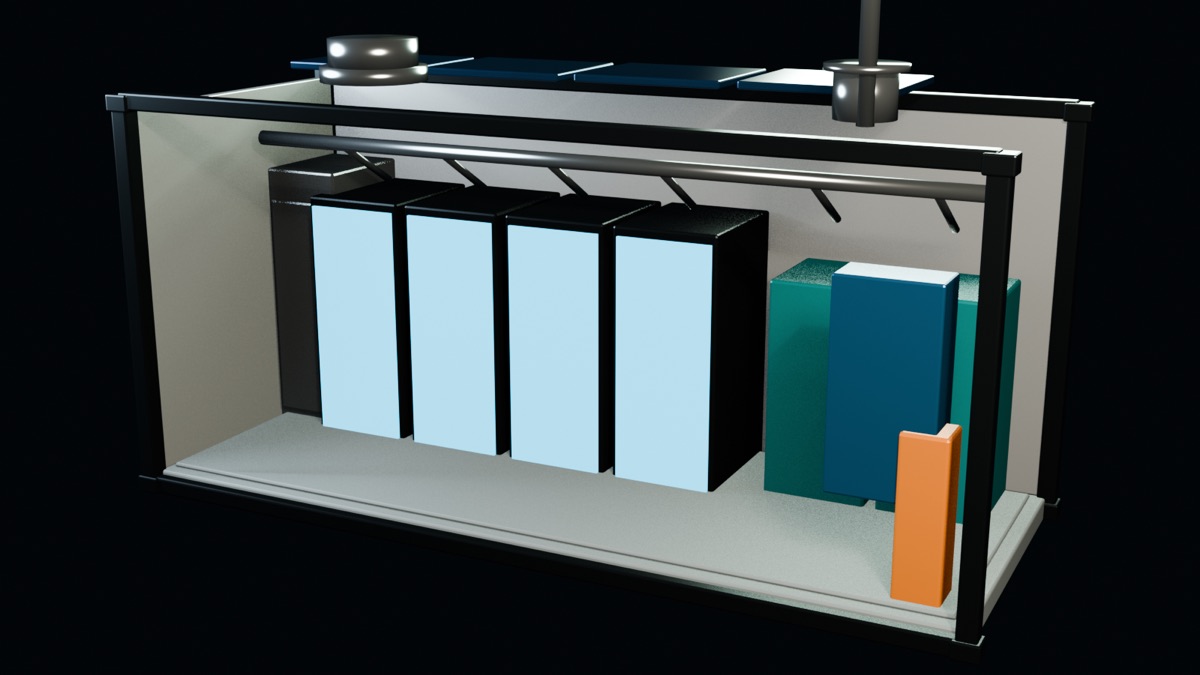

Wnętrze modułu EDGE: cztery szafy serwerowe przy jednej ścianie, klimatyzacja precyzyjna, szafy UPS i trasa kablowa nad korytarzem serwisowym
EDGEkorytarz serwisowy 1270 mm

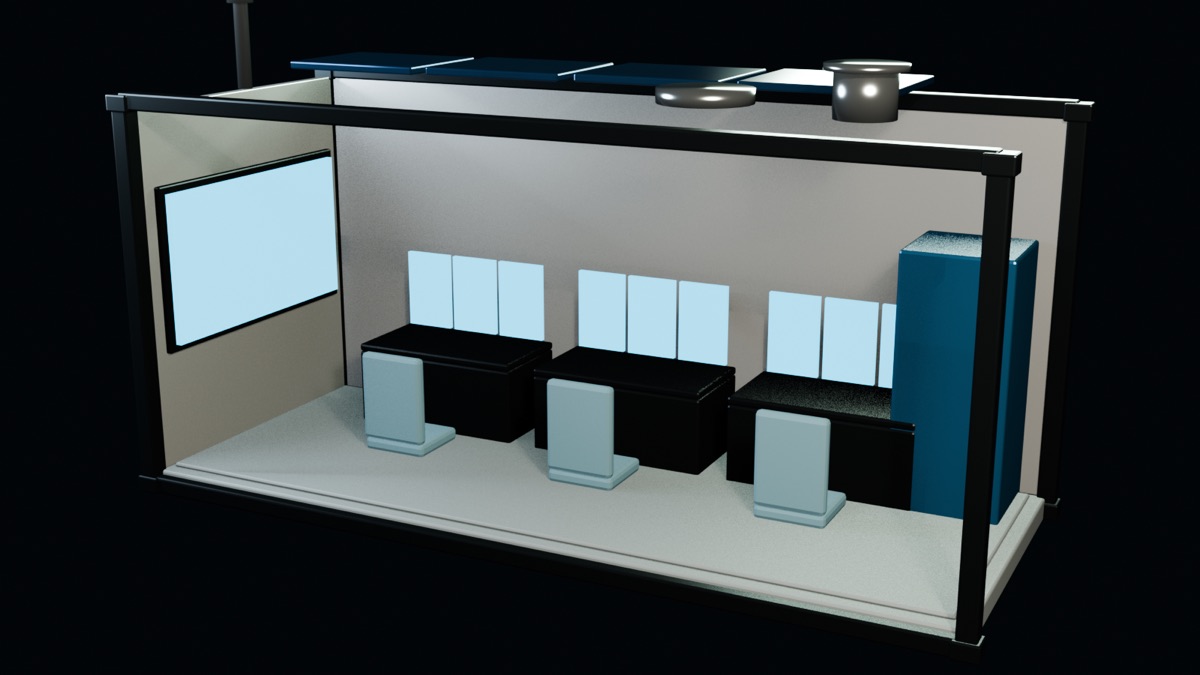

Wnętrze modułu COMMAND: trzy stanowiska operatorskie po trzy ekrany, fotele, ściana wideo na czole i szafa łączności
COMMANDprzejście za operatorami 945 mm

Dowód EDGE i COMMAND powstały po AGRI i FACTORY, w tej samej powłoce i bez zmiany metody walidacji. To jest test tezy platformowej, a nie ilustracja do niej.

Pierwsze zastosowania

Zaczynamy od dwóch.

Żywność i produkcja bezzałogowców. Obie korzystają z tej samej obudowy, tego samego obiegu wody, mikrosieci i magistrali danych.

Zastosowanie 01

Mikrofabryka dronów

Dwuosobowa załoga produkuje, montuje i testuje bezzałogowce. Kampus łączy tu cztery konfiguracje naraz: FACTORY, AGRI, LIVING i UTILITY. Kod modelu: DF-MICRO-01.

  • 4 drukarki FDM
  • 1 komórka żywiczna
  • 6 osi robota
  • 2 stoły ESD
Zobacz zastosowanie
Zastosowanie 02

Produkcja świeżej żywności

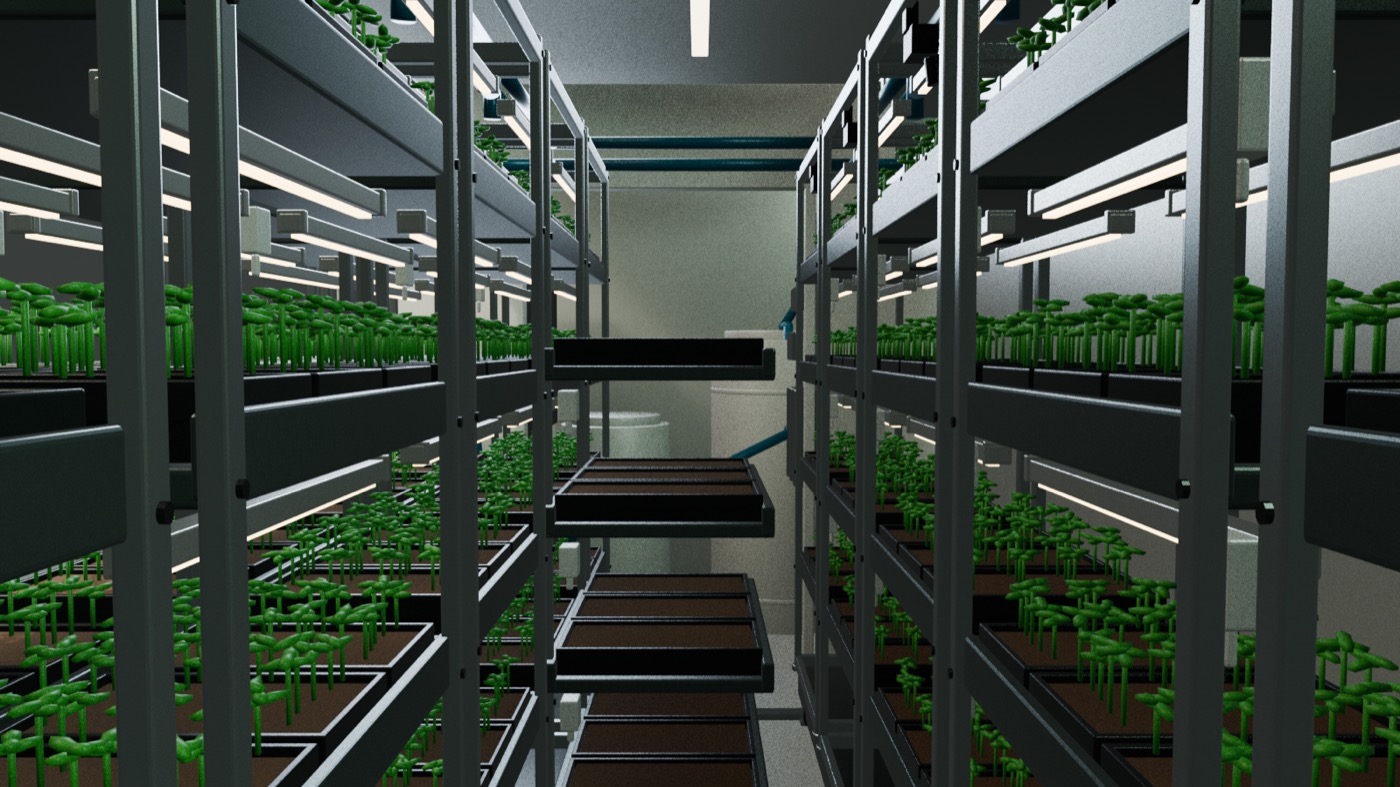

Uprawa hydroponiczna z obiegiem wody, kontrolą klimatu i sterowaniem edge. Skaluje się przez powielanie tej samej konfiguracji AGRI: Core, Pilot, Multi.

  • 15 regałów w module
  • 180 tac uprawowych
  • 60 regałów w kampusie
  • 720 tac w kampusie
Zobacz zastosowanie

Rodzina produktów

Od regału
do kampusu.

Obrys kontenera 20 ft High Cube i układ kampusu 2 × 2 pozostają stałe na każdym etapie. Zmienia się wyposażenie wnętrza. To cała różnica między produkcją żywności a mikrofabryką dronów.

  1. 01

    STATIO Core

    Agri · teraz

    Czteropoziomowy regał laboratoryjny. Sprawdza pełny cykl uprawy, sterowanie, pracę operatora oraz rzeczywiste zużycie wody i energii, zanim kupimy kontener. Kosztorys 7–14 tys. PLN ↗

    Model v002
    kosztorys i testy     Model 3D ↗
  2. 02

    STATIO Pilot

    Agri

    Kompletny kontener 20 ft High Cube: 15 regałów, 180 tac, obieg wody, klimat, energia i wydzielona strefa techniczna. To jest moduł bazowy. Kolejne etapy powtarzają jego obrys i instalacje.

    Model v005
    6058 × 2438 × 2896 mm     Model 3D ↗
  3. 03

    STATIO Multi

    Agri

    Cztery moduły Pilot w układzie 2 × 2: 60 regałów, 720 tac, wspólne media i logistyka. Produkcja rośnie przez dokładanie modułów, a nie przez budowę większego obiektu.

    Model v001
    4 × Pilot     Model 3D ↗
  4. 04

    STATIO Factory

    Dual-use

    Ten sam układ 2 × 2, ale trzy moduły zmieniają funkcję: FACTORY produkuje drony, LIVING mieści dwuosobową załogę, UTILITY prowadzi wodę i energię. Moduł AGRI zostaje i karmi załogę.

    Model v001
    kod DF-MICRO-01     Model 3D ↗
  5. 05

    STATIO Fleet

    Roadmapa

    Powtarzalna jednostka, standaryzacja modułów i zdalne zarządzanie flotą. Etap planowany. Warunkiem wejścia są dane z pilotażu, nie kolejny model.

    Bez modelu
    etap planowany     —

Weryfikacja / modele interaktywne i konfigurator

Obejrzyj geometrię
w przeglądarce.

Każdy model generujemy proceduralnie ze skryptu i eksportujemy do GLB. Możesz go obrócić, przybliżyć i przełączyć strefy. To ta sama geometria, na której uruchamiamy testy.

KONFIGURATOR · V001

Złóż własny kampus

Sześć konfiguracji, dowolna siatka, walidacja układu na bieżąco.

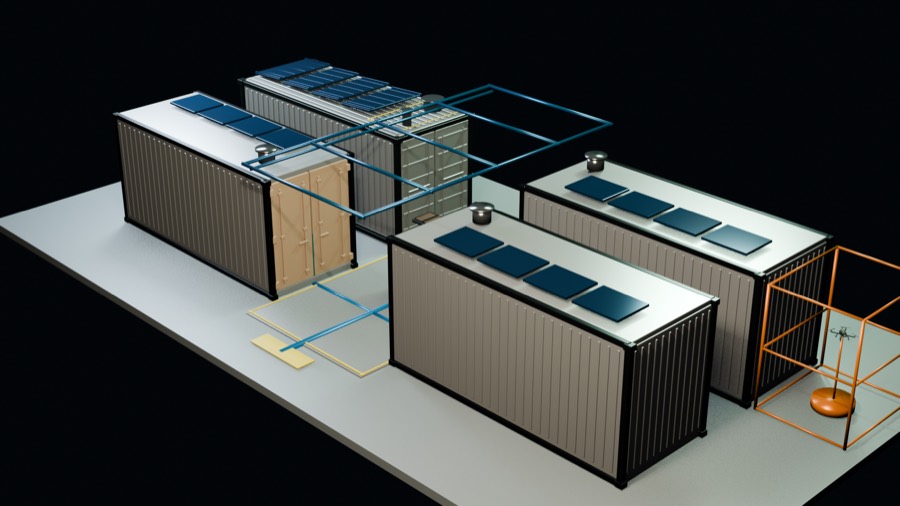

 Kampus czterech kontenerów w układzie 2 × 2 z zewnętrzną klatką testową STATIO Factory · V001

Mikrofabryka dronów

Czteromodułowy kampus: produkcja, uprawa, załoga, sanitarka.

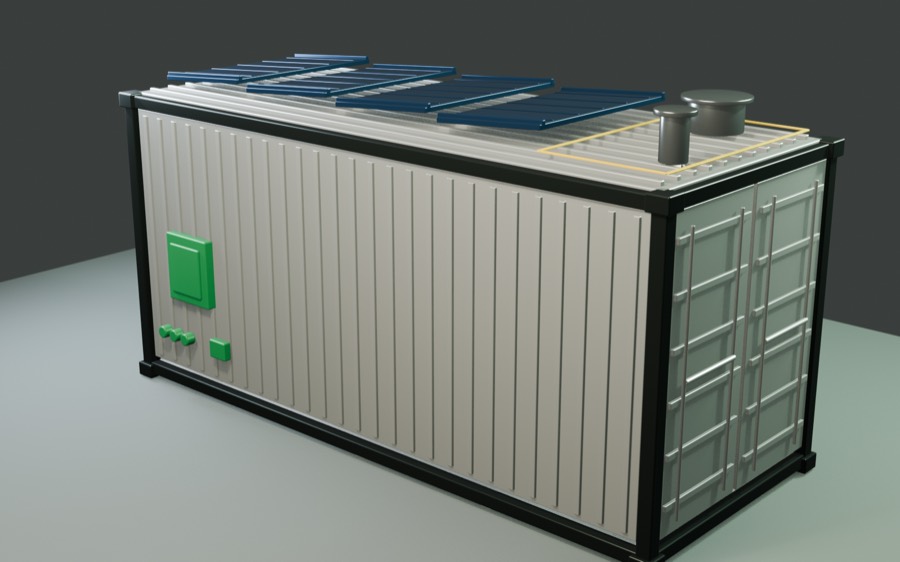

 Kontener 20 ft High Cube z panelami PV i przyłączami zewnętrznymi STATIO Pilot · V005

Pełny kontener 20 ft HC

6058 × 2438 × 2896 mm. Trzy mobilne banki, 15 regałów, 180 tac.

 Cztery kontenery uprawowe ustawione wokół wspólnego korytarza STATIO Multi · V001

Kampus czteromodułowy

Cztery moduły 2 × 2, 60 regałów, 720 tac, wspólne media.

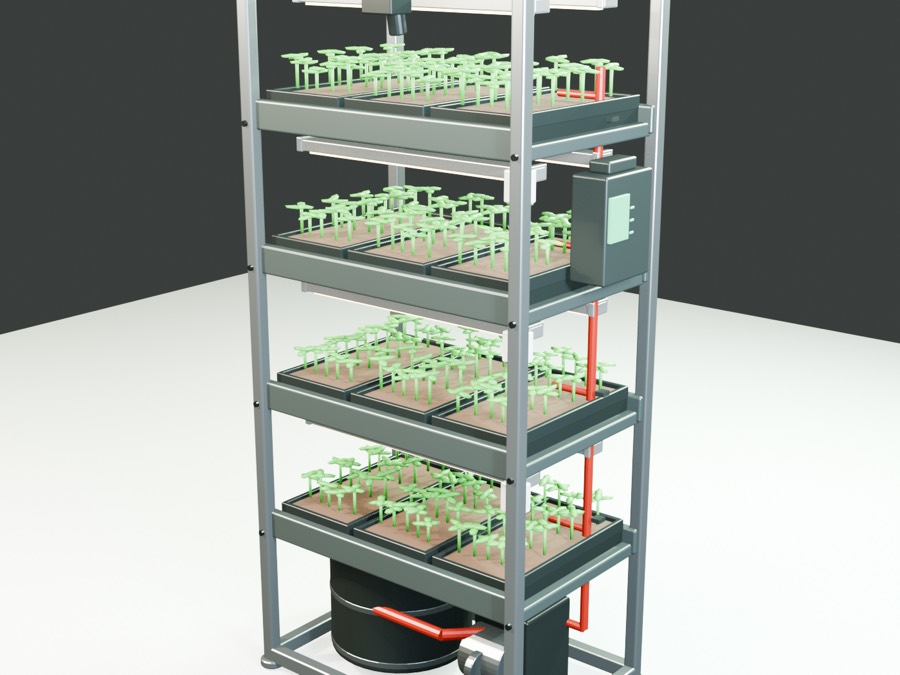

 Czteropoziomowy regał uprawowy ze zbiornikiem wody i sterowaniem STATIO Core · V002

Regał laboratoryjny

Stanowisko bench PoC: cztery poziomy uprawy, obieg wody, sensory.

Dual-use, bez nadinterpretacji

Jedna architektura.
Różne środowiska operacyjne.

Odległe placówki

Bazy terenowe, wyspy, kopalnie i miejsca z kosztowną logistyką.

Reagowanie kryzysowe

Obozy tymczasowe i infrastruktura humanitarna przy długotrwałych zakłóceniach dostaw.

Logistyka obronna

Produkcja i serwis sprzętu bezzałogowego na miejscu oraz świeża żywność dla zaplecza.

Gdzie dalej

Trzy drogi
w głąb projektu.

Zależnie od tego, co chcesz sprawdzić: jak to wygląda, jak to działa albo ile to kosztuje.

Wygląd

Złóż kampus

Wybierz konfigurację dla każdego slotu i zobacz złożony kampus w 3D. Układ jest sprawdzany na bieżąco.

 Technika

Jak to działa

Proces produkcji, podział stref, prześwity i instalacje, osobno dla obu zastosowań.

 Pieniądze

Kosztorys

Lista sprzętu pozycja po pozycji, budżet pierwszego etapu i warunki odbioru.

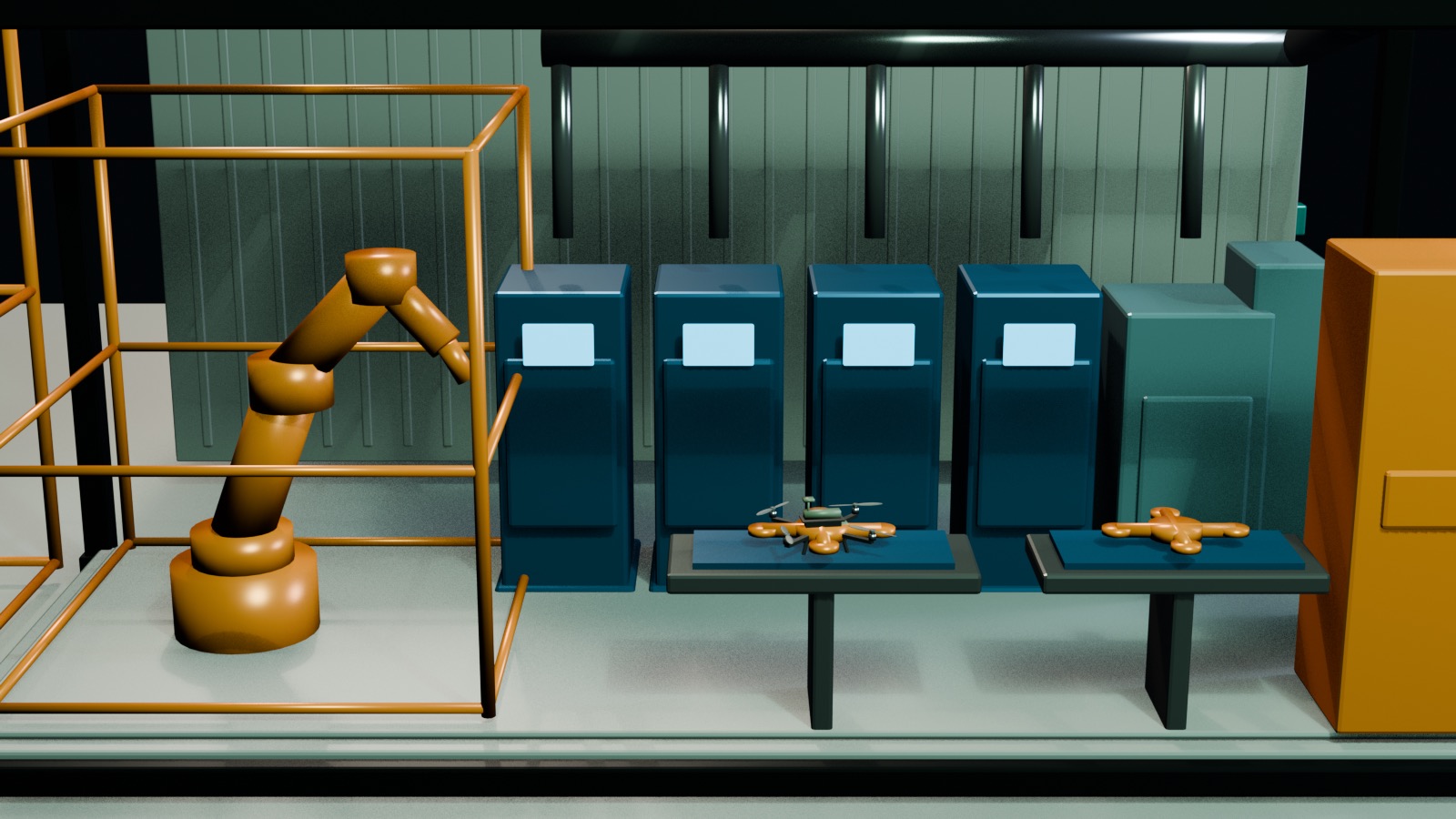

Wnętrze modułu produkcyjnego z drukarkami, klatką robota i stołami montażowymi

STATIO / rozstawialne moduły kontenerowe

Budujemy odporność,
którą można przetransportować.

Umów rozmowę
